一.背景與問題分析

車載DVR就是車載視頻終端，俗稱車載錄像機它是隨著數字視音頻編碼技術在車輛上應用而發展起來的一個新興專用產品。該系統采用嵌入式處理器和嵌入式操作系統，將 H.264最新的音視頻壓縮/解壓縮、 GPS全球定位技術、4G無線通訊、 USB通訊、先進車載電源管理、 GIS地理信息技術等，適合各種車型24小時監控。同時，在主機上預留多種接口，可實現音頻、視頻同步、全球定位、無線音頻傳輸，可與車載顯示屏、 IC卡卡車、信號優先控制系統、客流統計系統等車載設備連接，可廣泛應用于公交、長途客運、校車、工程車輛、公安執法車輛、火車、地鐵、輪船等移動交通工具。

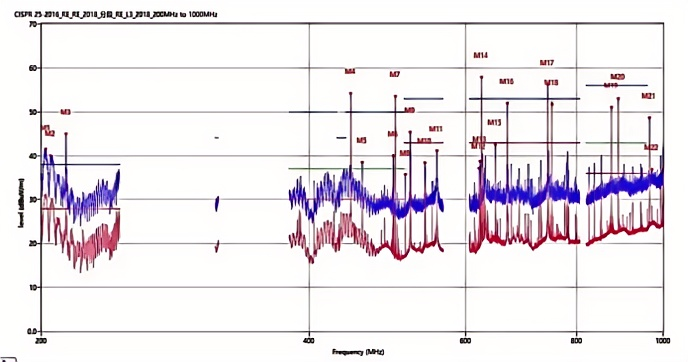

二.整改前

三. 整改措施

1. DC電源逐一斷開排查哪一部分的電源會有較強噪聲問題然后對電源24V輸入端添加大電流共模濾波器,DC-DC輸入端、輸出端添加濾波電容1nF(主要解決200M左右電源包絡問題、和CE電源線問題)。

2.解碼芯片處可以通過斷開解碼時鐘輸入驗證，針對攝像頭、解碼時鐘的超標可以添加展頻IC,對超標時鐘進行展頻(或者展頻晶振)展頻對時鐘超標的問題有很好的作用，或者在PCLK、MCLK處添加RC濾波22R+22PF，一般推薦較小的阻值和容值因為過大會影響時鐘同步。

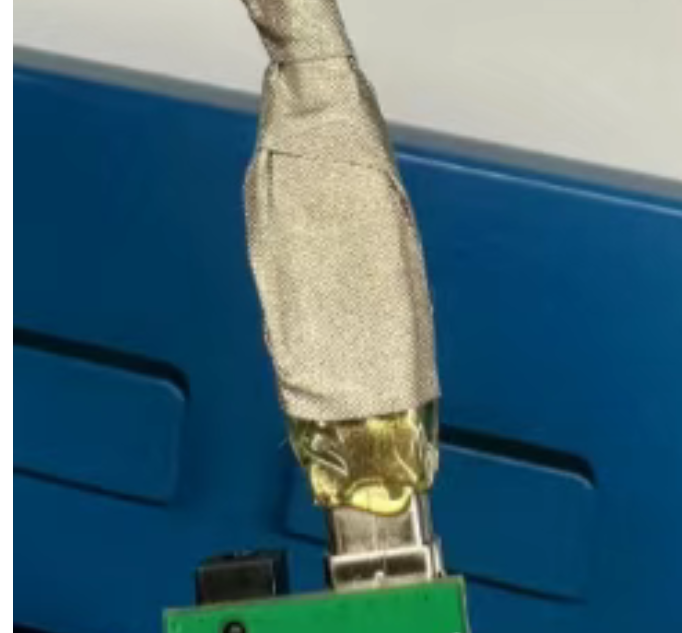

3.針對主控屏端的屏時鐘超標可以在屏排線上做屏蔽并接地

4. 以太網時鐘處可以添加RC濾波(56pF電容)或者磁珠。

5. 5.線束上也要做好屏蔽并接到主機端的地，因為DVR設備使用一般是在大車上線束的長度都大約在2M以上很容易成為噪聲的輻射路徑。

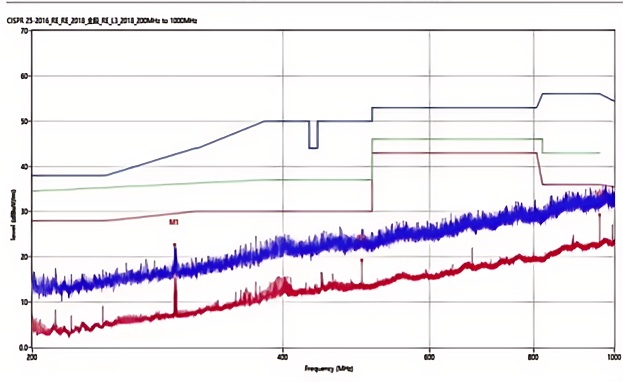

四.整改后

五：總結與建議

車載DVR的功能越來越多內部可能存在的問題也會變多，在前期走線畫板的工作盡可能的做好對于EMC來說是很重要的。對于比較復雜的機器的時候我們可以做一個架構分析一下哪里可能產生問題，并理清整改思路進行逐一排查這樣就不會像無頭蒼蠅一樣不知道如何下手了。
